Как работает узел
1Принять зерно
Через решётку в накопительный бункер.
2Задать подачу

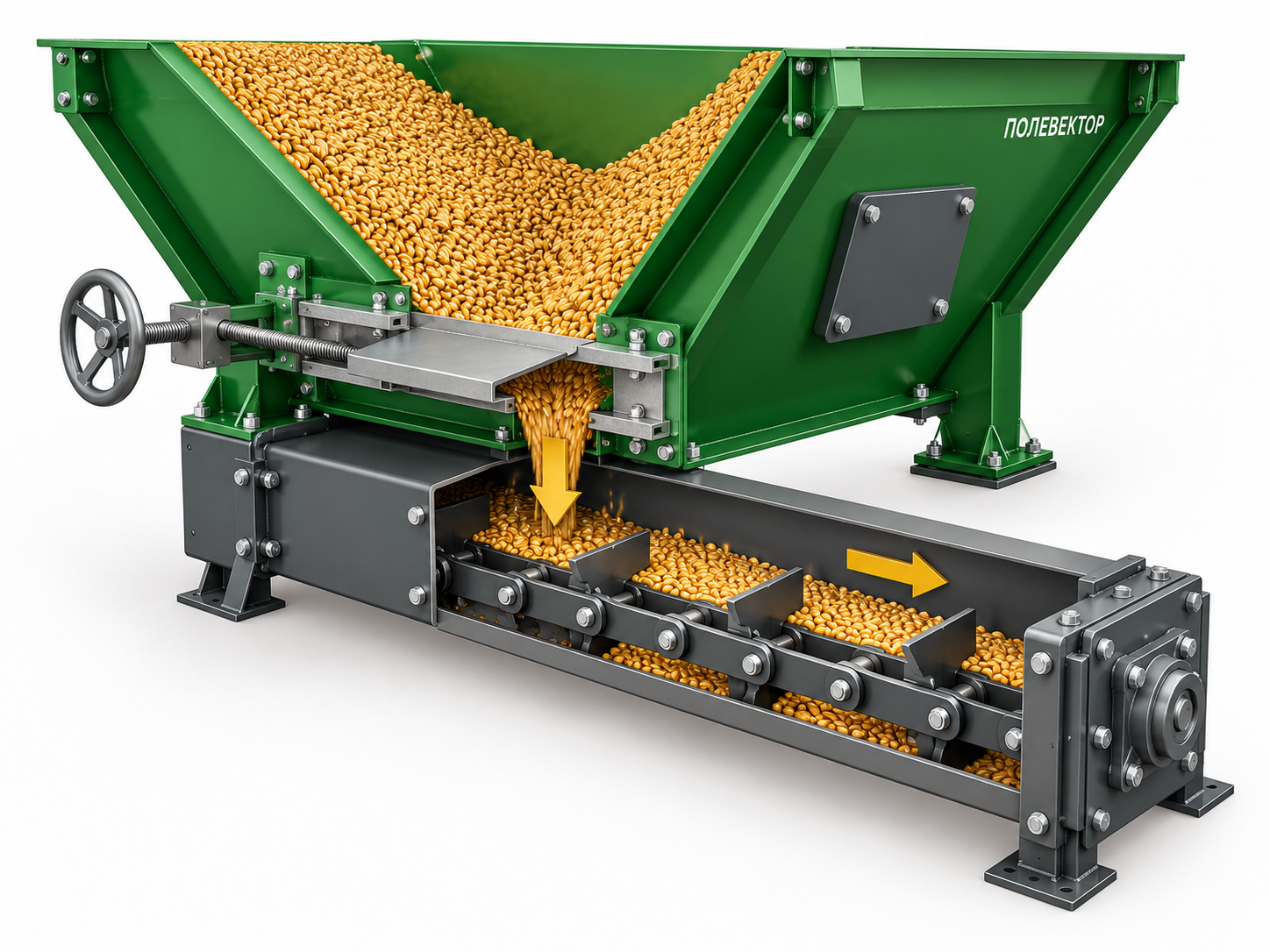

Через выпускные окна и регулирующие заслонки выбранной конструкции.
3Передать в линию
Выгрузным транспортёром к нории или следующему конвейеру.

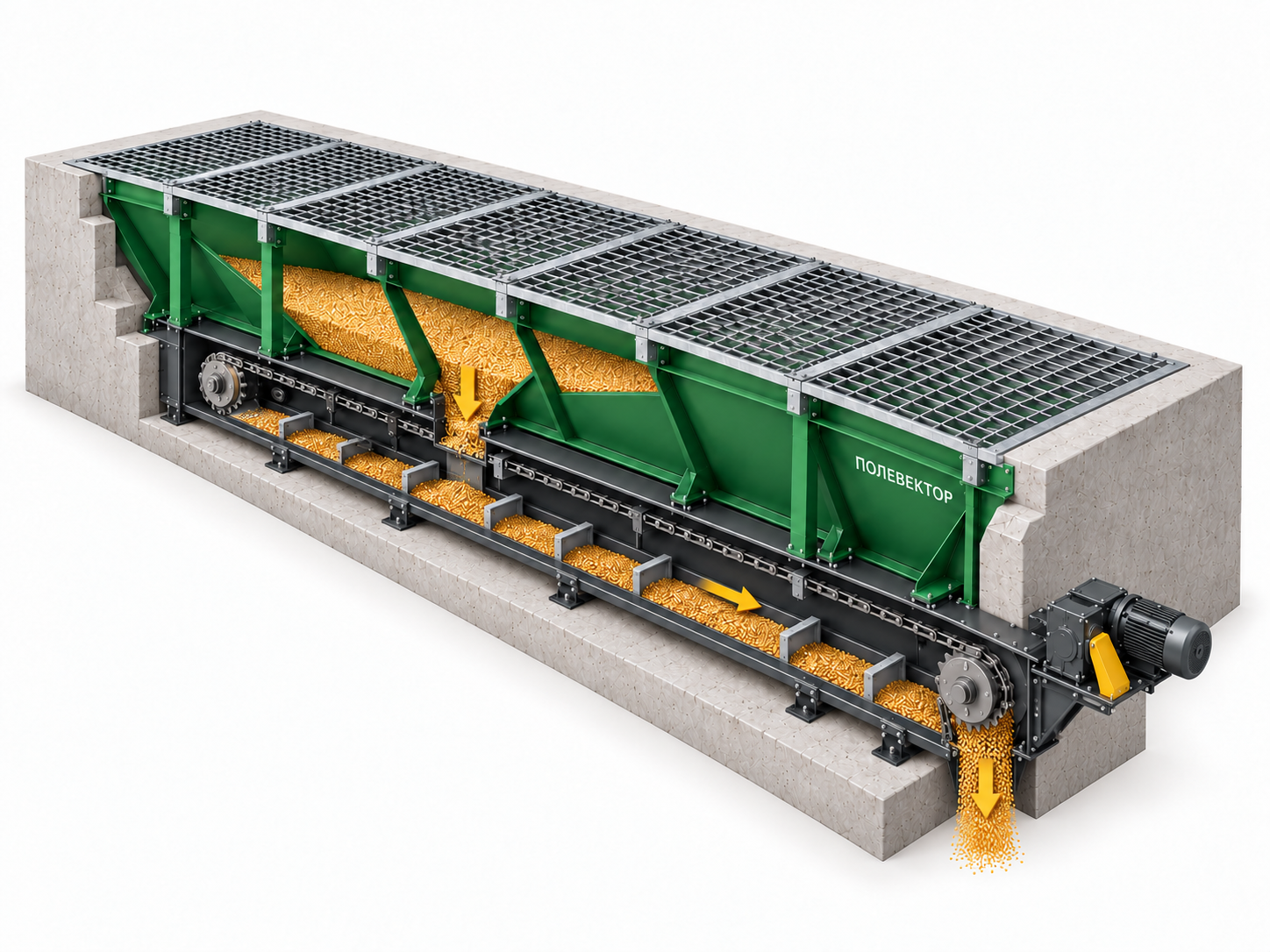

Зерно проходит через решётку в бункер и под собственным весом поступает к выпускным окнам. В исполнении с заслонками их положение регулирует подачу в транспортёр. Скребки перемещают продукт к выходу в следующую линию. Решётка задерживает крупные случайные предметы, но не заменяет зерноочистительную машину.
Варианты для подбора
Боковая или задняя приёмка
Приёмная зона располагается под способом выгрузки автомобиля.
Проверяются габариты зоны, подъезд и увязка с разгрузчиком.

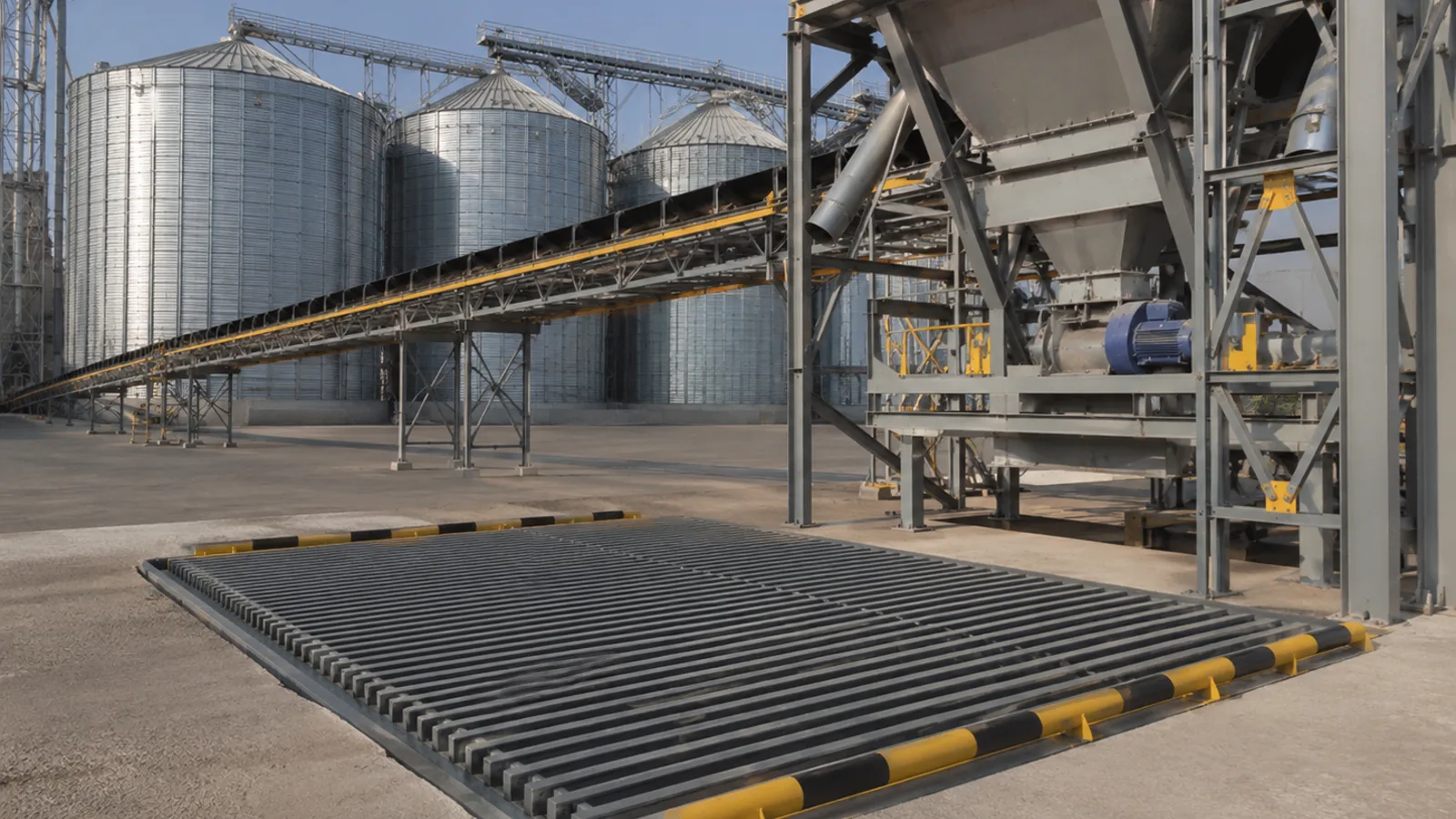

Проездная решётка
Транспорт может пересекать приёмную часть.
Решётка, балки и основание должны быть рассчитаны на его нагрузки.
Непроездная зона
Разгрузка выполняется с площадки рядом с бункером.
Организуются подъезд, ограждение и доступ к обслуживанию.
Приёмную часть можно увязать с задней или боковой разгрузкой автомобиля и с платформенным разгрузчиком. Проездная решётка и непроездное ограждение приёмной зоны требуют разных расчётных решений. Скребковый и шнековый варианты также подбираются отдельно; в галерее показан скребковый.
Конструкция и комплектация
Основные узлы проектного решения:
- Приёмный бункер с выпуском к выгрузному транспорту.
- Решётка и предусмотренные проектом несущие элементы.
- Выгрузной транспортёр с приводом.
- Узлы сопряжения с последующим оборудованием.
Заслонки, устройство опор, материал стенок, управление и доступ для обслуживания уточняются для выбранной компоновки. Основной состав и границы поставки фиксируются в спецификации.
По отдельному согласованию
- Аспирация зоны приёма зерна: фильтры, вентиляторы и воздуховоды по проекту.
- Навес, укрытия и защита от осадков.
- Нория, последующие конвейеры и автомобилеразгрузчик.
- Земляные и бетонные работы, водоотведение, монтаж и пусконаладка по согласованному объёму.
Что нужно для подбора
Продукт и поток
Культура, влажность и сыпучесть, объём партии, число машин в пик и необходимая очередность приёмки.
Бункер и транспортёр
Рабочий объём, схема выпускных окон, регулирование подачи, доступ для очистки и производительность следующей машины.
Строительная часть
Отметки и глубина, основание, грунтовые воды, водоотведение, нагрузки на решётку и доступ к приводу.
Нужны культура и состояние зерна, объём одной партии, максимальный поток машин и способ разгрузки. Объём бункера проверяют вместе со скоростью отбора, чтобы учитывать накопление во время выгрузки. Для привязки к площадке нужны план, отметки, грунтовые воды, схема водоотведения и параметры следующего оборудования.
