Как работает узел
1Установить транспорт
Позиционирование и удержание по инструкции исполнения.
2Выгрузить продукт
Наклон платформы вместе с автомобилем к предусмотренному борту.
3Освободить приёмный узел
Передача зерна дальше и возврат платформы для следующей машины.

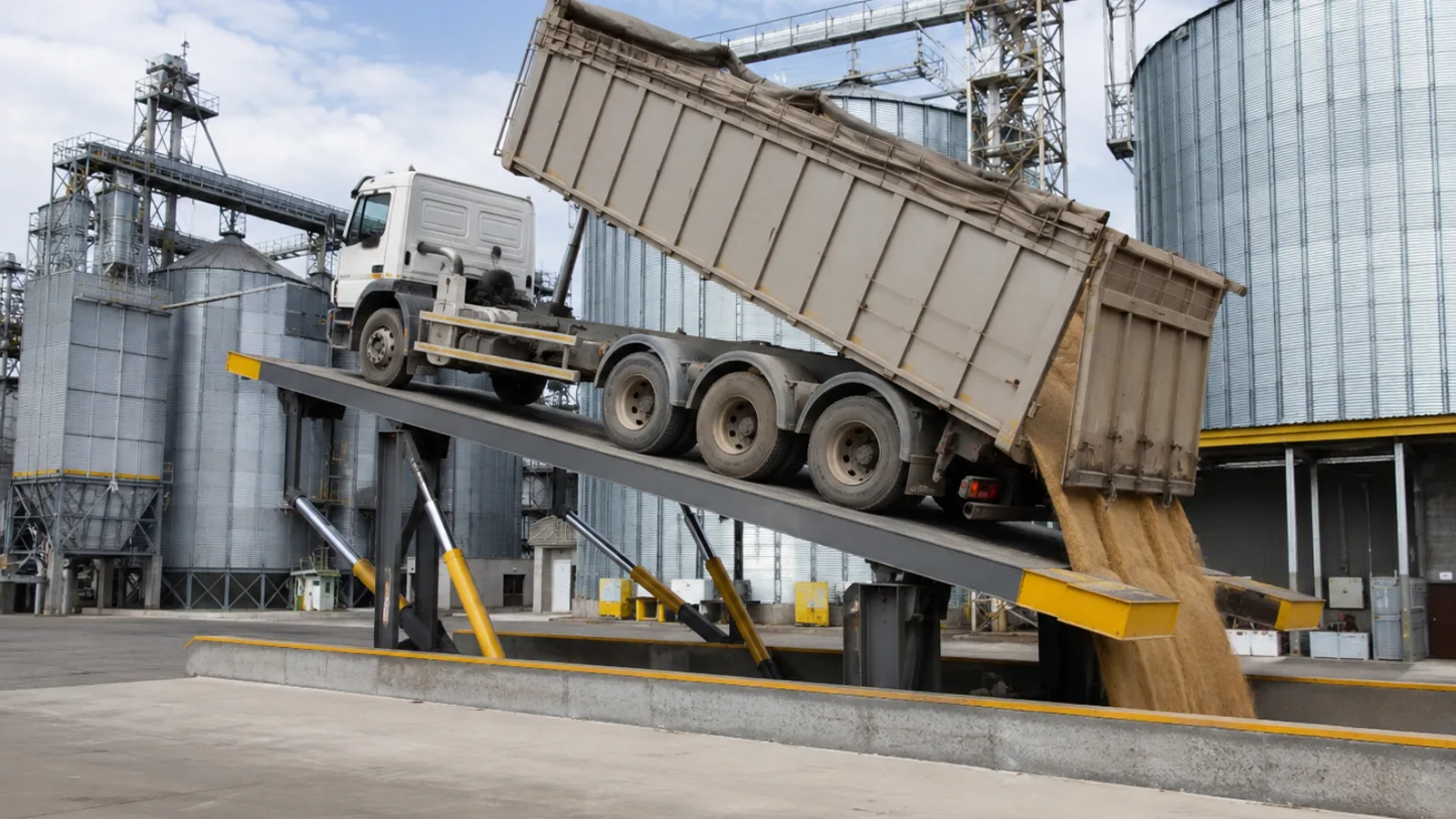

После установки и фиксации транспорта привод наклоняет платформу вместе с автомобилем. Продукт выходит через предусмотренный схемой открытый борт в приёмный бункер. Затем платформа возвращается в исходное положение. Порядок операций и ограничения задаёт документация выбранного исполнения.
Варианты для подбора

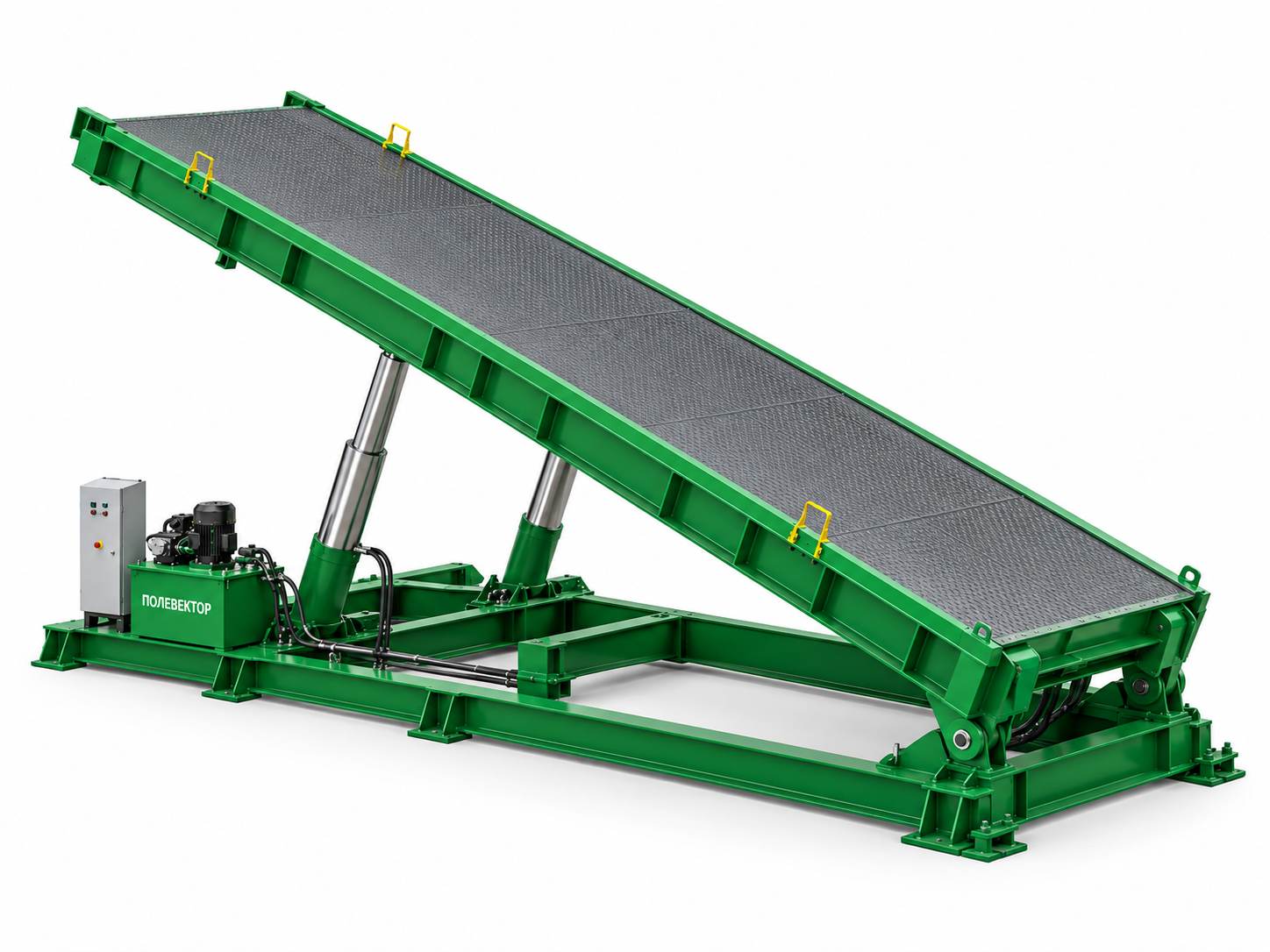

Задняя разгрузка
Полноразмерная платформа наклоняет автомобиль к заднему борту.
Нужны подходящий задний борт и приёмный бункер за платформой.

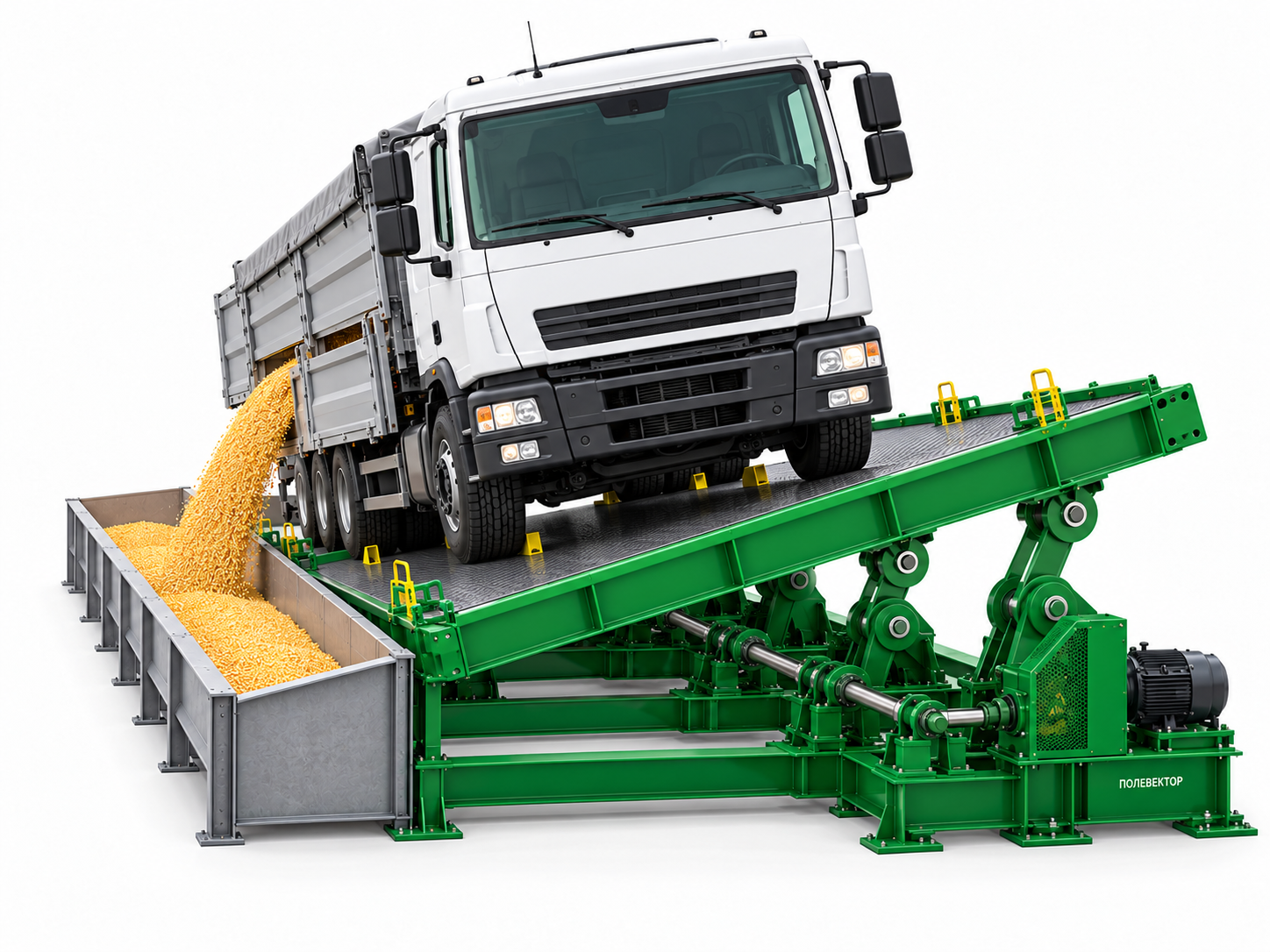

Боковая разгрузка
Полноразмерная платформа наклоняет автомобиль поперёк направления движения.
Нужны открывающийся боковой борт и бункер вдоль зоны выгрузки.
Одноколейное решение
Поднимается одна боковая колея автомобиля.
Подбирается отдельно по транспорту, удержанию и условиям площадки.
Способ опрокидывания подбирается вместе с транспортом. Привод и направление разгрузки — разные характеристики: боковая платформа может иметь механический или гидравлический привод. Одноколейное решение поднимает только одну сторону автомобиля и подбирается отдельно; его нельзя считать заменой любой полноразмерной платформы.
Конструкция и комплектация
Основные узлы проектного решения:
- Платформа с настилом и несущими элементами.
- Опоры, шарниры и подъёмные узлы выбранной конструкции.
- Привод с передачей усилия на платформу.
- Предусмотренные конструкцией упоры и страхующие устройства.
- Управление и контроль положения платформы.
Для механического исполнения применяются мотор-редуктор и связанные с ним подъёмные устройства; для гидравлического — гидроцилиндры, насосная станция и гидролинии. Окончательный состав закрепляется спецификацией.
По отдельному согласованию
- Приёмный бункер и выгрузной транспорт.
- Аспирация приёмного узла, навес и укрытия.
- Фундамент, монтаж, электрика и пусконаладка в согласованном объёме.
Что нужно для подбора
Транспорт и продукт
Полная масса, габариты, колёсная база, колея, сцепка, тип бортов и свойства продукта.
Площадка и фундамент
План проездов, отметки, грунты и грунтовые воды; нагрузки, анкеровка и допуски из монтажной документации выбранной платформы.
Технологическая линия
Место бункера, подача следующего транспортёра, электроснабжение, управление, необходимость аспирации и укрытия.
Для подбора нужны состав парка, полная масса, длина, колёсная база, колея и способ открытия бортов. Для работы с прицепом уточняются сцепка и допустимая схема разгрузки. Производительность приёмки проверяется по всему циклу: въезд, подготовка, подъём, выгрузка, опускание и выезд, а также по скорости освобождения бункера.
